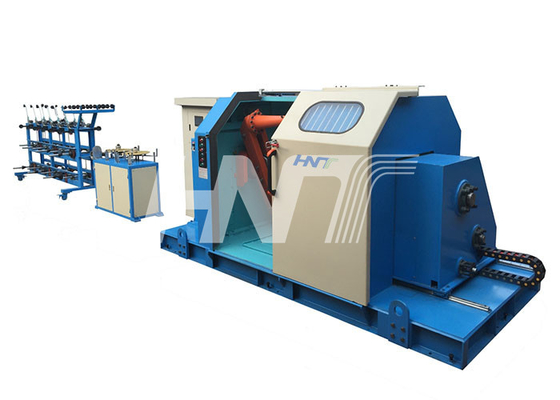

Maszyna do wiązania kabli wspornikowych Maszyna do wiązania kabli z podwójnym skręcaniem

Maszyna do skręcania pojedynczego skrętu 800:

Aplikacja:

Urządzenie nadaje się do skręcania rdzenia z PE, drutów powlekanych PCV i różnych kabli.

Charakterystyka wydajności:

Wspornikowa maszyna z pojedynczym skrętem o konstrukcji wspornikowej i przyjmuje program PLC + sterowanie prędkością konwersji częstotliwości + sterowanie pneumatyczne, aby zapewnić równomierne napięcie kabla;w celu zapewnienia stabilności struktury geometrycznej po skręceniu przyjmuje się strukturę pojedynczego skrętu, a koło prowadzące o dużej średnicy zaprojektowano tak, aby zminimalizować zginanie i niskie straty;Ruch skręcania wspornika i nawijanie szpuli drutu oraz ruch poprzeczny szpuli drutu, poprzez podwójną kontrolę połączenia mechanicznego i urządzenia elektrycznego, zapewniają, że urządzenie ma doskonałą synchronizację z czterech stanów rozruchu, normalnej pracy , powolne zatrzymanie i zatrzymanie awaryjne.Stabilna charakterystyka;stabilna wydajność skoku skrętu.Prosta obsługa, aby zapewnić doskonałą wydajność produktu.

800 wsporników pojedynczych Twist Machine:

1. Odpowiedni drut rdzeniowy: Ф0,6-6,0 mm.
2. Średnica zewnętrzna splotu: MAXФ15mm,
3. Zakres odległości skręcania: 20 ~ 200 mm.
4. Średnica rolki: Ф800mm.
5. Prędkość pojedynczej wciągarki wspornikowej: 600 obr./min.
6. Kierunek: lewy i prawy "S", "Z" mogą być przełączane.
7. Tryb pracy: obsługa ekranu dotykowego.
8. Prędkość linii produkcyjnej: 0-60m/min
9. Silnik główny: 11KW;
10. Falownik główny: 11KW;
11. Hamulec: pneumatyczny hamulec tarczowy 10 KG;
12. Silnik regulujący prędkość: 3,7 kW;
13. Falownik kontroli prędkości: 3,7 kW;
14. Traverse: Silnik napędza śrubę prowadzącą w celu ułożenia kabli.Silnik: moc 1/2KM, przełożenie: 6:1,
15. Specyfikacja szpuli odbiorczej: Φ800;
16. Blokowanie szpuli: ręczne blokowanie.
17. Podnośnik szpuli: podnośnik elektrohydrauliczny.
18. Obsługa interfejsu człowiek-maszyna: odległość skrętu, prędkość i miernik mogą być rejestrowane, wyświetlane i ustawiane w dowolnym momencie i mają wspólne
19. Wyświetlanie błędów;kolorowy ekran dotykowy: 8 kolorów 6 cali.
20. Specyfikacja sterownika programowalnego PLC model: SIEMENS S7-200 CPU266;
