Koncentryczne sznurki do obróbki przewodów kablowych do przewodu w kształcie wentylatora

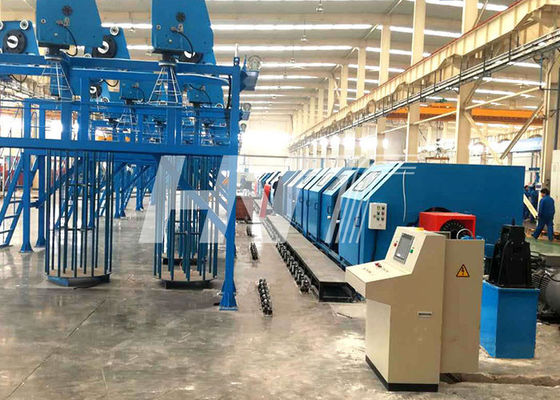

Koncentryczna maszyna do splatania TXJ1100

Aplikacja:

Głównie stosowany do skręcania i ciągnienia miedzianych, aluminiowych przewodów okrągłych lub skręconych przewodów w kształcie wachlarza i rdzenia stalowego z aluminium, nici ze stopu aluminium.

Główny parametr techniczny:

1. Maszyna przeznaczona jest do skręcania i prasowania okrągłych i sektorowych przewodów miedzianych, aluminiowych i ACSR.

2. Maszyna o dobrej sztywności konstrukcji ramy, przyczyniająca się do dużej prędkości roboczej, szybkiego i wygodnego załadunku, braku szpuli obrotowej itp .;

3. Jeden drut na szpulę, a także prosta i stabilna kontrola naciągu, a maksymalna prędkość linii roboczej osiąga 3 razy większą prędkość niż sztywna linka ramy;

4. Maszyna z funkcją automatycznego wykrywania przerwania drutu zatrzyma się natychmiast po przerwaniu drutu;

5. Przyjęto sterowanie PLC, zapewniające stabilną pracę, niezawodną wydajność i wysoki stopień automatyzacji.

6. Przeciążenie ochrony odbioru;

7. Ochrona przed niskim ciśnieniem powietrza;

8. Zatrzymanie zrywania drutu.

Urządzenie z podwójnym kabestanem

Średnica koła trakcyjnego F2500mm

Maks.Prędkość trakcji 120m/min

Maks.Trakcja 12T

Silnik trakcyjny 110kW (silnik o zmiennej częstotliwości AC)

Podwójne koła, podwójny napęd, rowek w kształcie litery U, dwa koła są zainstalowane pod kątem, aby ułatwić prowadzenie kabla i zapewnić, że powierzchnia kabla nie będzie kolidować

Za pomocą pneumatycznego urządzenia do prasowania drutu upewnij się, że kabel nie jest luźny podczas zatrzymywania, a skok skrętki jest stabilny.

Trakcja jest napędzana oddzielnie przez silnik prądu przemiennego o zmiennej częstotliwości, sterowanie konwersją częstotliwości falownika.

Parametr techniczny

Układ koncentrycznej maszyny skręcającej:
