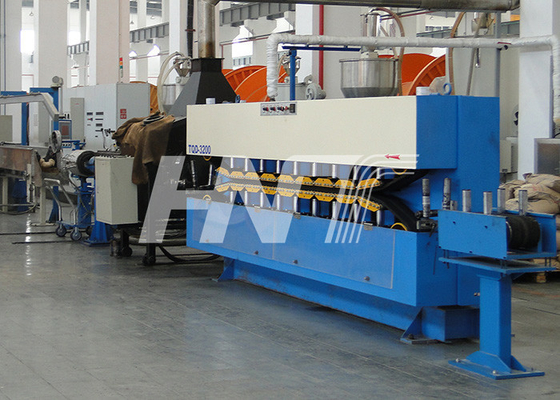

Maszyna do odciągania Caterpillar do linii do wytłaczania kabli zasilających
Haul Off Machine
,maszyny Caterpillar
,maszyna Caterpillar typu pasowego
Typ pasa Caterpillar Capstan
Opis:
Seria TQD przeznaczona jest do ciągnięcia i przenoszenia przewodów i kabli w liniach produkcyjnych przewodów i kabli.Ta seria maszyn jest zwykle mocowana do linii, takich jak linie do wytłaczania, linie zbrojeń, linie przewijania itp. Seria TQD wykorzystuje pneumatyczny system kontroli naciągu, który zapewnia wystarczającą siłę ciągnącą kabel lub drut, nie pozostawiając wgnieceń ani innych uszkodzeń izolacja lub osłona.
- Działa pneumatycznie i automatycznie napina pas.Transmisja odbywa się przez silnik i skrzynię biegów.Maszyna ma niski poziom hałasu, wysoką wydajność.Synchronous kontroluje prędkość trakcji i prędkość wytłaczania, które wyrównują i uwiarygodniają.Kontroler jest importowany.Na krawędzi wyjścia i wejścia znajdują się poziome i pionowe koła napinające.Luz można regulować w zależności od średnicy drutu.
- Prędkość linii: 3-80m/min
- Odpowiednia średnica drutu: 30-150mm
- Maks.trakcja: 3200kg.f
- Wysokość środka: 1000 mm
- Długość kontaktu paska: 2900 mm
- Ilość butli: 10 par
- Moc silnika: silnik prądu przemiennego 18,5 kW;
Rolka prowadząca kabel
Nadaje się do regulacji przyjaznej w poziomie i pionie za pomocą rolek odpowiednich do wszystkich rozmiarów rdzeni i kabli. Stojak rolkowy prowadzący składa się z dwóch numerów: poziomych i pionowych rolek (twarde chromowane rolki).Regulacja każdego zestawu rolek (pozioma i pionowa) jest regulowana za pomocą jednego uchwytu.
Parametr techniczny:
| Model | Maksymalna siła ciągnąca (kg) | Odpowiednia średnica kabla (mm) | Długość chwytania (mm) | Szerokość paska (mm) | Maksymalna prędkość linii (m/min) |
| TQD-3200 | 3200 | ≤φ150 | 2800 | 160 | 80 |
