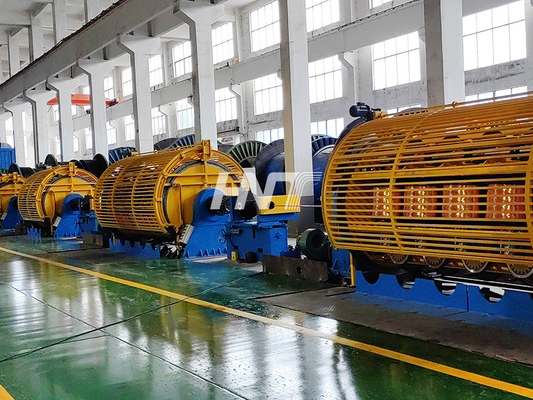

Maszyna do sznurkowania miedzianego aluminium stalowego z sztywną ramą 630/1+6+12+18
Maszyna do sznurkowania stalowych sztywnych ramek
,Miedziana sztywna maszyna do sznurkowania ram
,Maszyna do sznurowania sztywnych ramek z aluminium
Maszyna do wiązania sztywnych ramek 630/1+6+12+18
Maszyna jest używana do wiązania miedzi, aluminium, wiązania jednołukowego i odwrotnego koncentrycznego, okrągłego, skompresowanego,przewodniki kompaktowe lub w kształcie sektora, przeznaczone do produkcji kabli lub przewodników nadgłowych.Sztywne linie wiązań są idealną maszyną do wytwarzania przewodników dużych rozmiarów do kabli zasilania LV / MV / HV i przewodników nad głową (AAC / AAAC / ACSR).Od 630 mm do 710 mm z automatycznym systemem obciążania bocznego lub podłogowego w kącie 45°, a także specjalnymi systemami dostosowanymi do potrzeb klientaKonfiguracja od 19 do 127 drutu.
System sterowania elektrycznego:
System sterowania synchronicznego dla oddzielnego silnikowego strander jest inny niż w przypadku innych podobnych systemów stranderów innych producentów.Wszystkie parametry procesu można zapamiętaćUnikalny system zbierania danych zapewnia prawidłowe i stabilne działanie maszyny.Dokładność długości przełożenia jest mniejsza niż 3% w przypadku awaryjnego zatrzymania i mniejsza niż 1% w przypadku normalnego zatrzymania linii (regulacja komunikacji Profibus).
Parametry techniczne:
| Model maszyny | JLK-630 | JLK-710 |
| Jednorazowy miedziany przewód. | Φ1,7 Φ4,5 mm | Φ1,7 Φ4,5 mm |
| Jednorazowa aluminiowa tablica. | Φ1,8 Φ5,0 mm | Φ1,8 Φ5,0 mm |
| Jednorazowa aluminiowa płytka. | Φ1,7 Φ4,5 mm | Φ1,7 Φ4,5 mm |
| Max. Wylądowała tablica. | Φ30-55 mm | Φ30-55 mm |
| Długość warstwy | 40 ̊350 mm ((regulacja bez kroków) | 40 ̊350 mm ((regulacja bez kroków) |
| Maksymalna prędkość obrotowa | 500 obr./min. | 500 obr./min. |
| Maksymalna prędkość linii | 100 m/min | 100 m/min |
| Maksymalna prędkość przekierowania | 150 ‰ 200 m/min | 150 ‰ 200 m/min |
| Zapłać w klatce | 630 | 710 |
| Centrum wypłaty | PND630/1600 | PPND630/1600 |
| Kapstan z dwoma kółami | 2000 mm, 2500 mm | 2000 mm, 2500 mm |
| Silnik obrotowy klatki | Silnik przemiennego prądu Siemens | Silnik przemiennego prądu Siemens |
| Struktura klatki | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Metoda załadunku | Obciążenie boczne lub obciążenie dolne | Obciążenie boczne lub obciążenie dolne |
