| MOQ: | 1 zestaw |
| Cena £: | negotiable |
| standard packaging: | Zgodnie z wymaganiami klienta |
| Okres dostawy: | 30-120 dni |
| metoda płatności: | T/T, L/C |

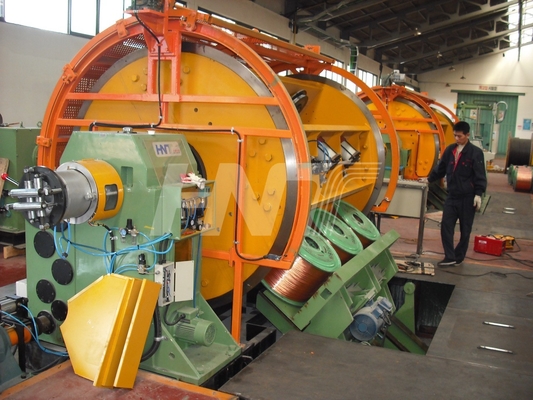

Sztywna maszyna do skręcania ram
Aplikacja
Maszyna jest specjalnie zaprojektowana do produkcji przewodów miedzianych i aluminiowych z zagęszczaniem i wstępnym spiralowaniem sektorowym (opcjonalnie) oraz ACSR z dużą prędkością i doskonałą powierzchnią żył dla kabli WN produkowanych w ciągłej wulkanizacji.
Wyposażony w system stałej kontroli napięcia oraz inteligentny system hamowania:
Dzięki śledzeniu (naddźwiękowemu) długości drutu owiniętego w szpulce, długość drutu pozostałego na szpulce zostanie wykryta i przesłana do PLC.PLC będzie sterować wlotem powietrza za pomocą zaworu proporcjonalnego i sprawi, że napięcie drutu będzie stałe zgodnie z długością pozostałego drutu.Dwie grupy kontrolują napięcie tarcz hamulcowych w celu spłacenia, aby zapewnić równy nacisk na tarcze.Pneumatyczny układ hamulcowy jest sterowany przez inteligentny układ hamulcowy.Kiedy awaryjnie zatrzymuje się maszyna, sygnał prędkości każdej klatki zostanie przesłany do PLC przez czujnik.PLC wykona obliczenia automatycznie i odpowiednio dostosuje różne siły hamowania do każdej klatki przez zawór proporcjonalny.Wtedy różne klatki przestaną się synchronizować.
Główne dane techniczne
| Liczba bębnów w klatce | 6,12,18,24,30,36 |
| Śr.z pojedynczego drutu | Miedź 1,5-4,5 mm |
| Aluminium 1,8-5,0 mm | |
| Stop aluminium 1,5-4,5 mm | |
| Prędkość obrotowa klatki |
6 szpul 200 obr./min 12 szpul 180 obr./min |
|
18 szpul 160 obr./min 24 szpulki 140 obr./min |
|
| 30 szpulki 120 obr./min | |
| Długość układania |
6 szpul 37-500 mm 12 szpul 44-590 mm |
| 18 szpul 52-694 mm | |
| 24szpulki 61-819 mm | |
| 30 szpul 72-1100 mm | |
| Linia prędkości | 6,9~53 m/min |
| Rozmiary szpulki w klatce | po południu 630 |
| Wysokość środka | 1100 mm |
| Jednostka kabestanowa | φ2000(2500) Podwójny ciągnący kabestan |
