| MOQ: | 1 zestaw |
| Cena £: | negotiable |
| standard packaging: | Zgodnie z wymaganiami klienta |
| Okres dostawy: | 30-120 dni |
| metoda płatności: | T/T, L/C |

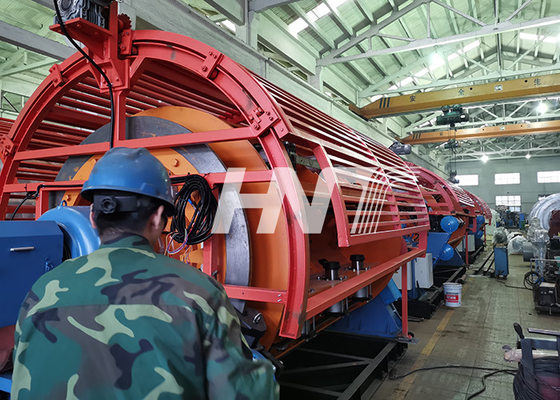

Linia maszyn ze sztywnym drutem miedzianym i aluminiowym:
Maszyna służy do skręcania miedzi, aluminium.Splatanie okrągłych, ściśniętych, sprasowanych lub sektorowych przewodów używanych do produkcji kabli lub przewodów napowietrznych.Linie do skręcania sztywnych to idealne maszyny do wykonywania przewodów wielkogabarytowych do kabli elektroenergetycznych NN/SN/HV oraz przewodów napowietrznych (AAC/AAAC/ACSR).Przygotowany dla Bobbin Dia.630mm do 710mm z automatycznym systemem załadunku bocznego lub podłogowego pod kątem 45° oraz systemami specjalnymi dostosowanymi do potrzeb klienta.Konfiguracja od 19 do 127 przewodów.
Wyposażony w system stałej kontroli napięcia oraz inteligentny system hamowania:
Dzięki śledzeniu (naddźwiękowemu) długości drutu owiniętego w szpulce, długość drutu pozostałego na szpulce zostanie wykryta i przesłana do PLC.PLC będzie sterować wlotem powietrza za pomocą zaworu proporcjonalnego i sprawi, że napięcie drutu będzie stałe zgodnie z długością pozostałego drutu.Dwie grupy kontrolują napięcie tarcz hamulcowych w celu spłacenia, aby zapewnić równy nacisk na tarcze.Pneumatyczny układ hamulcowy jest sterowany przez inteligentny układ hamulcowy.Kiedy awaryjnie zatrzymuje się maszyna, sygnał prędkości każdej klatki zostanie przesłany do PLC przez czujnik.PLC wykona obliczenia automatycznie i odpowiednio dostosuje różne siły hamowania do każdej klatki przez zawór proporcjonalny.Wtedy różne klatki przestaną się synchronizować.
System kontroli konwersji gwarantujący pomyślne ładowanie za jednym razem:
Wózek jest sterowany przez przetwornicę, praca jest powolna-fazowo-wolna, co oznacza, że wózek rusza powoli, porusza się jakościowo i powoli zbliża się do klatki.Może sprawić, że wózek będzie działał stabilnie, niezawodnie i precyzyjnie.Pozycjonowanie mechaniczne i elektryczne.
System sterowania elektrycznego:
Synchroniczny system sterowania dla oddzielnej zmotoryzowanej splatarki różni się od innych podobnych systemów splatarki innych producentów.Jest łatwy w obsłudze, ustawiając wszystkie parametry na ekranie dotykowym.Wszystkie parametry procesu można zapamiętać.Unikalny system pro i zbierania danych zapewnia stabilną i niezawodną pracę maszyny.Dokładność długości skrętu jest mniejsza niż 3% przy zatrzymaniu awaryjnym i mniejsza niż 1% przy normalnym zatrzymaniu linii (sterowanie komunikacją Profibus).
Parametr techniczny:
| Model maszyny | JLK-630 | JLK-710 |
| Średnica pojedynczego drutu miedzianego. | Φ1,7 ~ Φ4,5 mm | Φ1,7 ~ Φ4,5 mm |
| Pojedyncza średnica drutu aluminiowego. | Φ1,8 ~ Φ5,0 mm | Φ1,8 ~ Φ5,0 mm |
| Pojedyncza średnica drutu ze stopu aluminium. | Φ1,7 ~ Φ4,5 mm | Φ1,7 ~ Φ4,5 mm |
| Maks.linka śr. | Φ30-55mm | Φ30-55mm |
| Długość układania | 40 ~ 350 mm (regulacja bezstopniowa) | 40 ~ 350 mm (regulacja bezstopniowa) |
| Maksymalna prędkość obrotowa | 500 obr./min | 500 obr./min |
| Maksymalna prędkość linii | 100m/min | 100m/min |
| Maksymalna prędkość przewijania | 150 ~ 200 m / min | 150 ~ 200 m / min |
| Spłać w klatce | 630 | 710 |
| Wypłata centrum | PND630/1600 | PPND630/1600 |
| Dwukołowy kabestan | 2000mm, 2500mm | 2000mm, 2500mm |
| Silnik obracający klatkę | Silnik prądu przemiennego Siemensa | Silnik prądu przemiennego Siemensa |
| Struktura klatki osieroconej | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Metoda ładowania | Ładowanie boczne lub ładowanie od dołu | Ładowanie boczne lub ładowanie od dołu |
