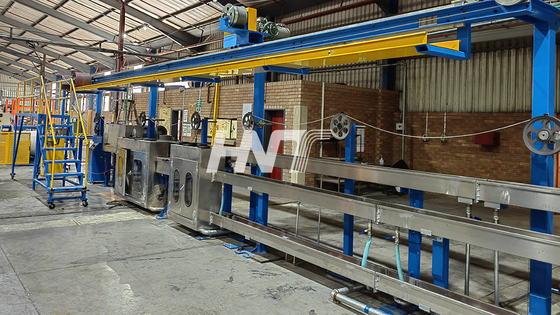

Linia do wytłaczania kabli Maszyna Wytłaczanie tandemowe Fotowoltaika Solar PV

Fotowoltaiczna linia do wytłaczania kabli słonecznych PV Wytłaczarka do kabli słonecznych

Zastosowanie: To urządzenie jest używane głównie do jednokolorowego i dwuwarstwowego szybkiego wytłaczania linii do wytłaczania kabli PV / Solar dla materiałów XHFFR, XLPO, PE, XLPE.Przekrój drutu wynosi od 1,5 mm² do 16 mm².

Elektryczny układ sterowania:

1. Cała linia produkcyjna przyjmuje sterowanie ekranem dotykowym Siemens S7-1500 + TP1200 Siemens, które może odzwierciedlać stan linii produkcyjnej w czasie rzeczywistym;

2. Ekran operacyjny przyjmuje oddzielny ekran wspornikowy;

3. Od szafy rozdzielczej do odbioru jest wyposażony w kompletny mostek kablowy maszyny, most przyjmuje instalację napowietrzną, z kolumną do przechowywania drutu;

3. Sterowanie: sterowanie automatyczne i ręczne, silnik główny, trakcja może być synchronicznym połączeniem, pojedyncze działanie;Trakcja może być pojedyncza akcja i połączenie;

4. Ogrzewanie: przekaźnik półprzewodnikowy do ogrzewania maszyny, stycznik ogrzewania poprzeczki, temperatura przyjmuje moduł PLC (należy wziąć pod uwagę silne środki izolacji elektrycznej);

5. Wyświetlacz: parametry takie jak prędkość, prąd, napięcie, prędkość trakcji, prąd, napięcie, średnica drutu i krzywa średnicy drutu wytłaczarki;

6. Alarm: alarm awarii napędu, alarm braku kontroli temperatury, alarm wentylatora, alarm przeciążenia silnika głównego, alarm iskry, alarm braku materiału, wszystkie informacje o alarmie muszą być wyświetlane na ekranie dotykowym.

Metoda przejmowania linii:

1. Podnieś do szpulki

2. Podjęcie do maszyny zwijającej i owijającej
