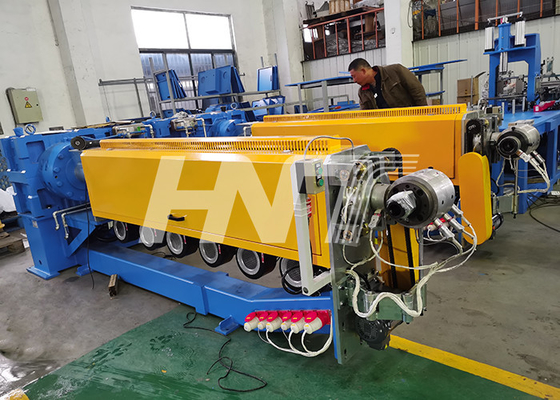

Maszyna do wytłaczania kabli PV

Maszyna do wytłaczania kabli PV

Zastosowanie sprzętu:

Sprzęt ten jest używany głównie do jednokolorowego i dwuwarstwowego szybkiego wytłaczania linii do wytłaczania kabli PV / Solar dla materiałów XHFFR, XLPO, PE, XLPE.

Elektryczny układ sterowania:

1. Cała linia produkcyjna przyjmuje sterowanie ekranem dotykowym Siemens S7-1500 + TP1200 Siemens, które może odzwierciedlać stan linii produkcyjnej w czasie rzeczywistym;Szafka elektryczna sterująca przyjmuje imitację szafki elektrycznej weitu, otwierając drzwi z jednej strony;Ekran operacyjny przyjmuje oddzielny ekran wspornikowy, którego nie można zamontować bezpośrednio na szafce elektrycznej
2. Od szafy rozdzielczej do odbioru jest wyposażony w kompletny mostek kablowy maszyny, most przyjmuje instalację napowietrzną z kolumną do przechowywania drutu;Kabel można poprowadzić z kolumny mostu;
3. Sterowanie: sterowanie automatyczne i ręczne, silnik główny, trakcja może być połączeniem synchronicznym, działaniem pojedynczym;Maszyna główna może kalibrować nieliniową krzywą objętości wytłaczania, a trakcja może być pojedynczym działaniem i połączeniem.
4. Ogrzewanie: przekaźnik półprzewodnikowy ogrzewania maszyny, stycznik ogrzewania poprzecznego, temperatura przyjmuje moduł PLC (należy wziąć pod uwagę silne środki izolacji elektrycznej);
5. Wyświetlacz: parametry takie jak prędkość, prąd, napięcie, prędkość trakcji, prąd, napięcie, średnica drutu i krzywa średnicy drutu wytłaczarki;
6. Alarm: alarm awarii napędu, alarm temperatury poza kontrolą, alarm wentylatora, alarm przeciążenia silnika głównego, alarm iskry, alarm braku materiału, wszystkie informacje alarmowe muszą być wyświetlane na ekranie dotykowym;

Główny parametr techniczny:
