Wytłaczarka do kabli z windą Wytłaczanie TPU

Linia do wytłaczania kabli płaskich

Główny parametr techniczny:

Stosowany głównie do dwuwarstwowego współwytłaczania izolacji i osłony stalowej taśmy windy;

Podstawa dostawy: Zgodnie z rysunkami technicznymi klienta;

Materiał do wyciskania izolacji:TPU;

Gotowa średnica zewnętrzna: MAX 8*60mm;

Prędkość linii projektowej linii produkcyjnej (Trakcja gąsienicowa typu pasowego): Maks. 30 m / min;

Wysokość środka poprzeczki: 1000 mm;

Główne części linii produkcyjnej:

1. Wielogłowicowy zmotoryzowany wypłata

2. Wytłaczarka

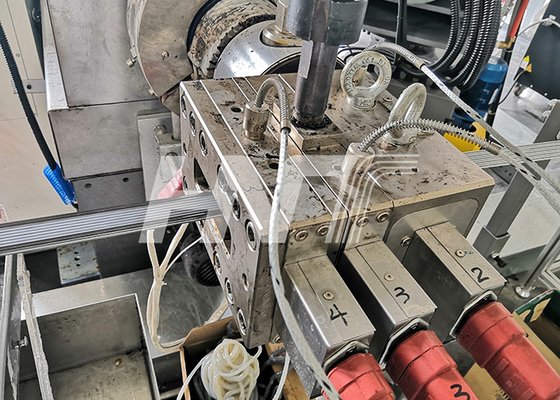

3. Płaska poprzeczna dwuwarstwowa poprzeczka do wytłaczania kabli

4. Urządzenie do wstępnego formowania taśmy stalowej

5. Tester OD

6. Koryto wody chłodzącej

7. Licznik liczników

8. Kabestan gąsienicowy typu pasowego

9. Akumulator

10. Przejęcie typu portalu

Systemy sterowania linią produkcyjną:

1. Cała maszyna jest sterowana przez programowalny sterownik Siemens S7-1500PLC, który jest obsługiwany na wyświetlaczu komputera przemysłowego i panelu operacyjnym;

2. Wykorzystanie magistrali profibus (szyny komunikacyjnej), wygodnej komunikacji i sterowania człowiek-maszyna.Cały system jest sterowany prędkością ślimaka jako punktem odniesienia, zacisk uczestniczy w sterowaniu całą linią, a PLC steruje zmianą prędkości trakcji zgodnie ze zmianą fluktuacji średnicy zewnętrznej, aby zapewnić, że zewnętrzna średnica kabla jest taki sam;

3. Różne parametry kontroli procesu produkcyjnego są przechowywane w komputerze i mogą być zbiorczo wyświetlane i wywoływane na ekranie wyświetlacza.Przyjęto przemysłową maszynę kontrolną, a modyfikacja parametrów kontrolnych interfejsu człowiek-maszyna jest wygodna i praktyczna.Może sprawić, że cała linia produkcyjna będzie scentralizowana, łatwa do zrealizowania regulacja pojedyncza i powiązania;

4. Regulacja temperatury wykorzystuje japoński moduł RKC do komunikacji z PLC (lub regulacja temperatury wykorzystuje termoparę do bezpośredniego połączenia z modułem symulacji PLC).Posiada oddzielny interfejs kontroli temperatury i punkt odniesienia temperatury otoczenia.I ma funkcję strojenia PID;Kalibracja aktualnej temperatury i dokładności wyświetlania temperatury interfejsu PC ma funkcję ustawiania.Błąd wyświetlania można skorygować;Sterowanie mocą wykorzystuje pionierski przekaźnik półprzewodnikowy;
