| MOQ: | 1 zestaw |
| Cena £: | negotiable |
| standard packaging: | Zgodnie z wymaganiami klienta |
| Okres dostawy: | 30-120 dni |
| metoda płatności: | T/T, L/C |

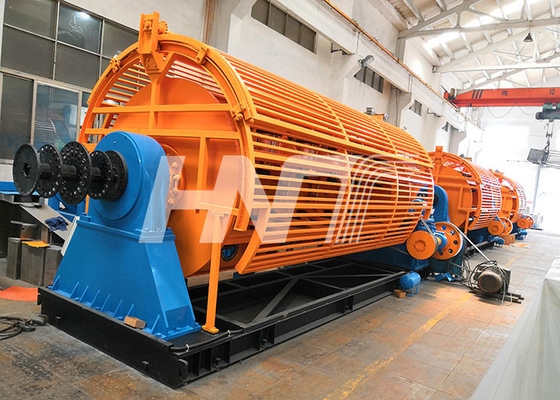

Sztywna linka:
Maszyna służy do skręcania miedzi, aluminium.Skręcanie jednoukładowych i odwrotnie koncentrycznych, okrągłych, ściśniętych, zwartych lub sektorowych przewodów do stosowania do produkcji kabli lub do przewodów napowietrznych.Sztywne linki skrętne są idealną maszyną do wykonywania przewodów o dużych rozmiarach do kabli zasilających NN/SN/WN i przewodów napowietrznych (AAC/AAAC/ACSR).Przygotowany do Bobbin Dia.630mm do 710mm z automatycznym systemem załadunku bocznego lub podłogowego pod kątem 45° oraz specjalnymi systemami dostosowanymi do potrzeb klienta.Konfiguracja od 19 do 127 drutu.
Wyposażony w stały system kontroli napięcia i inteligentny układ hamulcowy:
Poprzez śledzenie (naddźwiękowe) długości drutu owiniętego na szpulce, długość drutu pozostałego na szpulce zostanie wykryta i przesłana do PLC.PLC będzie sterować wlotem powietrza za pomocą zaworu proporcjonalnego i sprawi, że napięcie wie będzie stałe, zgodnie z długością pozostałego drutu.Dwie grupy kontrolujące naprężenie tarcz hamulcowych w celu wyrzucenia, aby zapewnić równy nacisk na tarcze.Pneumatyczny układ hamulcowy jest sterowany przez inteligentny układ hamulcowy.Po zatrzymaniu energii przez maszynę sygnał prędkości każdej klatki zostanie przesłany do PLC przez czujnik.PLC dokona obliczeń automatycznie i zapewni inną siłę hamowania dla każdej klatki za pomocą zaworu proporcjonalnego.Wtedy inna klatka przestanie być zsynchronizowana.
Elektryczny system sterowania:
Synchroniczny system sterowania dla oddzielnego zmotoryzowanego strandera różni się od innych podobnych systemów stranderowych innych producentów.Jest łatwy w obsłudze, ustawiając wszystkie parametry na ekranie dotykowym.Wszystkie parametry procesu można zapamiętać.Unikalny system pro i data zbierania zapewnia stabilną i niezawodną pracę maszyny.Dokładność długości skrętu jest mniejsza niż 3% przy zatrzymaniu awaryjnym i mniejsza niż 1% przy normalnym zatrzymaniu linii (sterowanie komunikacją Profibus).
Parametr techniczny:
| Model maszyny | JLK-630 | JLK-710 |
| Pojedynczy drut miedziany Dia. | Φ1.7～Φ4.5mm | Φ1.7～Φ4.5mm |
| Pojedynczy drut aluminiowy śr. | Φ1.8～Φ5.0mm | Φ1.8～Φ5.0mm |
| Pojedynczy drut ze stopu aluminium śr. | Φ1.7～Φ4.5mm | Φ1.7～Φ4.5mm |
| Maks.linka śr. | Φ30-55mm | Φ30-55mm |
| Długość układania | 40～350mm (regulacja bezstopniowa) | 40～350mm (regulacja bezstopniowa) |
| Maksymalna prędkość obrotowa | 500 obr/min | 500 obr/min |
| Maksymalna prędkość linii | 100m/min | 100m/min |
| Maksymalna prędkość przewijania | 150～200m/min | 150～200m/min |
| Spłać w klatce | 630 | 710 |
| Centrum wypłaty | PND630/1600 | PPND630/1600 |
| Kabestan z dwoma kołami | 2000mm, 2500mm | 2000mm, 2500mm |
| Silnik obracający klatkę | Silnik prądu przemiennego Siemens | Silnik prądu przemiennego Siemens |
| Struktura klatki ze splotem | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Metoda ładowania | Ładowanie boczne lub ładowanie od dołu | Ładowanie boczne lub ładowanie od dołu |
