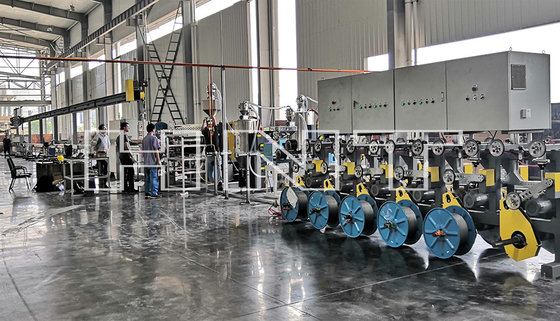

Linia do wytłaczania kabli do windy ISO9001 Pojedyncza śruba Płaski / kabel do podnoszenia

Linia do wytłaczania kabli windowych

Główny parametr techniczny:

Stosowany głównie do dwuwarstwowego współwytłaczania izolacji i osłony stalowej taśmy windy;

Podstawa dostaw: Według rysunków technicznych klienta;

Materiał do wytłaczania izolacji:TPU;

Gotowa średnica zewnętrzna: MAX 8*60mm;

Prędkość linii projektowej linii produkcyjnej (trakcja gąsienicowa typu pasowego): Maks. 30 m/min;

Wysokość środka poprzeczki: 1000 mm;

Główne części linii produkcyjnej:

1. Wielogłowicowa zmotoryzowana spłata

2. Wytłaczarka

3. Dwuwarstwowa poprzeczka współwytłaczana z płaskim kablem

4. Urządzenie do wstępnego formowania taśmy stalowej

5. Tester OD

6. Rynna na wodę chłodzącą

7. Licznik liczników

8. Kabestan gąsienicowy typu pasowego

9. Akumulator

10. Wybór typu portalu

Systemy sterowania linią produkcyjną:

1. Całą maszyną steruje sterownik programowalny Siemens S7-1500PLC, którego obsługa odbywa się na wyświetlaczu komputera przemysłowego i panelu operacyjnym;

2. Wykorzystanie magistrali Profibus (szyny komunikacyjnej), wygodna komunikacja i sterowanie człowiek-maszyna.Cały system jest kontrolowany w oparciu o prędkość ślimaka jako punkt odniesienia, zacisk uczestniczy w sterowaniu całą linią, a sterownik PLC kontroluje zmianę prędkości trakcji w zależności od zmiany fluktuacji średnicy zewnętrznej, aby zapewnić, że średnica zewnętrzna liny jest taki sam;

3. Różne parametry kontroli procesu produkcyjnego są przechowywane w komputerze i można je wspólnie wyświetlać i wywoływać na ekranie wyświetlacza.Przyjęto przemysłową maszynę sterującą, a modyfikacja parametrów sterowania interfejsu człowiek-maszyna jest wygodna i praktyczna.Może sprawić, że cała linia produkcyjna będzie scentralizowana, łatwa do zrealizowania regulacja pojedynczego i łącznika;

4. Sterowanie temperaturą wykorzystuje japoński moduł RKC do komunikacji ze sterownikiem PLC (lub sterowanie temperaturą wykorzystuje termoparę do bezpośredniego połączenia z modułem symulacyjnym PLC).Posiada oddzielny interfejs kontroli temperatury i punkt odniesienia temperatury otoczenia.I posiada funkcję strojenia PID;Kalibracja rzeczywistej temperatury i dokładności wyświetlania temperatury interfejsu PC ma funkcję ustawiania.Błąd wyświetlania można skorygować;Sterowanie mocą wykorzystuje pionierski przekaźnik półprzewodnikowy;
