Sztywne linki do pojedynczych drutów miedzianych lub aluminiowych

MOQ:	1
Okres dostawy:	120 dni
metoda płatności:	L/C, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

HNT

Orzecznictwo

Numer modelu

630

Wykorzystanie:

Splatanie, skręcanie kabli zasilających i przewodów, maszyna do skręcania drutu ze sztywną ramą

Kolor:

Zindywidualizowane

Nazwa:

Maszyna do skręcania kabli ze sztywną ramą, maszyna do produkcji kabli, wysokiej jakości maszyny do

Zastosowanie:

Wykonywanie kabli, skręcanie drutów i kabli, skręcanie przewodów miedzianych lub aluminiowych

Materiał drutu:

miedź, aluminium, stal itp.

napięcie:

Jako życzenie klientów

PLC:

Siemensa, opcjonalnie

Gwarancja:

12 miesięcy

Funkcja:

skręcanie, skręcanie Drut i kabel

Szybkość obracania klatki:

40-156r/min.

Nazwa produktu:

sztywna maszyna do skręcania ram

Rolka odbiorcza:

PND1600-PND3150

Rodzaj:

Boczne dolne automatyczne ładowanie, automatyczna maszyna

Skok e-twist:

500-2400mm

Zakres skoku:

40-120mm

Podkreślić:

Jednorazowe miedziane sztywne linie strumieniowe

Jednorazowe przewody sztywne linie wiązania

Jednorazowe druty aluminiowe sztywne linie wiązań

Opis produktu

Sztywne linie wiązań

Ogólne Opisi Wymagania techniczne:

Maszyna ta (z zbiorczym urządzeniem do ładowania) nadaje się do produkcji długich, kompaktowych, gołych drutów Al/Cu oraz ACSR, drutu z stopów aluminium i przewodnika sektora.Maszyna jest napędzana przez oddzielny silnik dla każdej klatki i podwójny kapstan; rozmiar strzępu można regulować za pomocą ekranu dotykowego.

Główny parametr techniczny:

Kategoria	Wyposażenie	Ilość
Wypłaty	Urządzenie wypłaty PND1600 (kolumna - rodzaj)	1 zestaw
Wypłaty	Urządzenie wypłaty PND630 (typ stożka końcowego)	1 zestaw
Model klatki	6 Klatka dla bobbinów	1 zestaw
	12 Klatka dla bobbinów	1 zestaw
	18 Klatka dla bobbinów	1 zestaw
	24 Klatka dla bobbinów	1 zestaw
	30 Pułapka dla bobbinów	1 zestaw
System załadunku i rozładunku	Automatyczny system ładowania i rozładunku bocznego (lub bocznego - dolnego)	5 zestawów (1 zestaw na każdą klatkę)
Sprzęt pomocniczy	Zamknij matrię i kompaktową głowicę	5 zestawów (po 1 matrycy i 2 głowice kompaktowe dla każdej klatki)
Sprzęt pomocniczy	Licznik liczników	1 zestaw
Kapstan	Podwójny kapstan Φ2500	1 zestaw
Wykorzystanie	PN 1600 - 3150 urządzenie do podnoszenia typu portalowego z przejściem	1 zestaw
System bezpieczeństwa	Pokrycie bezpieczeństwa	1 zestaw
System sterowania	System sterowania synchronicznego HNT	1 zestaw

Średnica pojedynczego drutu	Maksymalna sekcja przewodnika	Prędkość linii	Maksymalna prędkość obrotowa (puste / pełne)
Cu ø 1,5 - ø 4,5 mm Al ø 1,8 - ø 5,0 mm	Okrągły kompaktowy Cu 800 mm2 Okrągły kompaktowy Al 1200mm2 Sektor Cu 630mm2 Pre-spiral Cu 800mm2 Sektor Al 800mm2	6 - 60 m/min	6 bobin 220/210 obrotów/min 12 bobin 220/190 obrotów/min 18 bobiny 205/180 obrotów/min 24 bobiny 205/150 obrotów/min 30 bobin 205/120 obrotów na minutę

Stranding Pitch	Długość rozkładu przed spiralą	Wysokość środka linii	Zapłać Bobbinowi w klatce
34 - 1024 mm	800 - 2000 mm	1100 mm	PND630 (Kupujący dostarcza rysunek bobiny

Elektryczne sterowanie:

Linia produkcyjna jest sterowana przez PLC i ekran dotykowy, napędzany przez silnik AC i jednostka napędowa przyjmuje 690 regulatora.i parametry procesu produkcyjnego można ustawić i przechowywać. Wyświetlają parametry pracy produkcji, stan pracy maszyny i punkt awarii maszyny, każda klatka sekcji może być ustawiona oddzielnie parametry związane,i można ustawić zgodnie z rzeczywistą sytuacją w celu modyfikacji parametrów; Cała maszyna jest sterowana przez Siemens PLC i ekran trybu dotykowego.który może utrzymać rozpiętość drutu zasadniczo taką samą w różnych warunkach pracy.

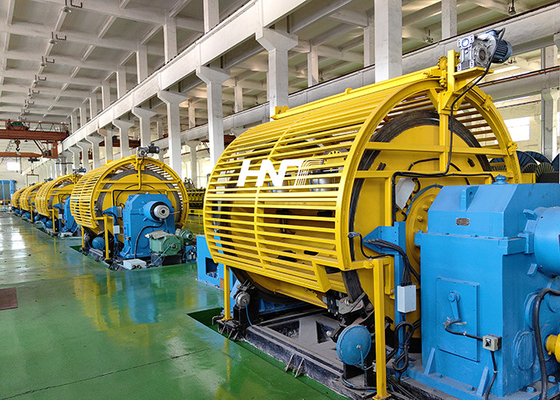

Sztywne linki do pojedynczych drutów miedzianych lub aluminiowych 0
